电厂智能安全防范系统主要由三部分构成：前端监控系统、传输网络和监控中心设备。
1.前端监控设备
（1）视频监控子系统
视频监控子系统主要包含前端各个装置的普通高清视频监控、特殊场所的防爆高清监控、特殊区域的智能分析监控，该子系统主要负责全厂区的视频图像的采集，所有前端摄像机分辨率全部高于1080P。

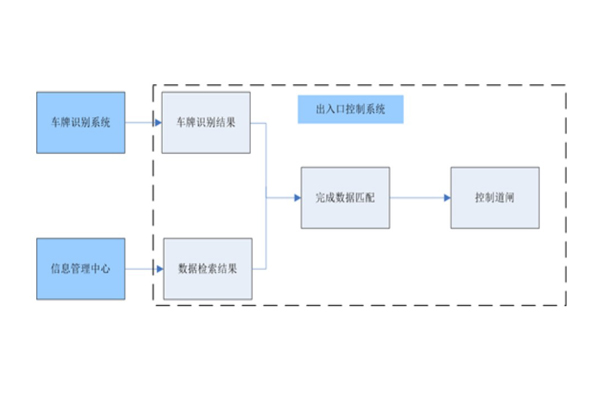

（2）卡口测速子系统
卡口测速子系统主要由车牌测速抓拍摄像机、LED补光灯、地感线圈组成，该子系统主要负责园区运煤车辆进出的速度控制和记录，同时该系统和车辆过磅称重系统进行对接，两个系统可以实现相互联动。
（3）门禁控制子系统
门禁控制子系统主要由门禁控制器、读卡器、发卡器、开门按钮、磁力锁组成，该子系统可以通过中心管理平台控制全厂区所有门禁的开启和关闭，能够接收全厂区所有门禁的状态信息，门禁系统可与视频监控系统实现联动，并可以获取门禁刷卡信息和视频进行叠加。
（4）红外双鉴探测器
当检测到移动物体时，通过开关量输出报警信息到环境数据处理单元。动力环境主机可根据预置规则联动相应功能：报警信息上传中心，使管理人员了解进入现场的移动物体；联动相应的警号，调用预置位，启动报警录像等。
（5）红外对射探测器
一旦有不法人员想通过围墙翻入厂区，就会立即触发报警，报警通过开关量输出到环境数据处理单元。环境数据处理单元可根据预置规则联动相应功能：报警信息上传中心，保安人员可以迅速来到事发地点；触发声光报警器，震慑非法闯入者；联动相应的灯光照明，调用预置位，启动报警录像等。
2.信息传输设备
考虑视频监控系统占用带宽较大，本次系统传输子系统的设计为CCTV监控系统单独铺设一套独立的专用网络，视频监控系统独立运行在视频监控专用网络里，不影响厂区其他各类装置的生产和数据的采集，本系统采用光纤传输方式，前端各类装置采用二层以太网交换机，各机柜间和全厂控制中心采用三层以太网交换机，最终实现整个网络的连通。
3.监控中心设备
（1）存储设备
存储子系统实现真个系统中的存储管理，包括所有机柜间的NVR、控制中心的磁盘阵列，前端实现7*24小时不间断存储不少于30天，重点区域实现6个月的存储时间，报警录像和重点区域录像备份录像存储在控制中心的磁盘阵列中。
（2）显示设备
全厂控制中心显示子系统主要通过DLP/LCD拼接大屏显示全厂所有视频画面、生产数据、报警画面弹出、电子地图等。
（3）控制设备
控制子系统主要是通过控制中心的视频综合平台控制视频和数据上墙，实现视频画面在大屏上的拼接、分割、漫游、开窗等功能。
