城市地下管廊工程地质条件复杂，服役周期长，一般的管廊结构监测手段准确性和寿命无法达到要求，需要建立一套持久工作（20~30年）、智能化程度高、基于准确评估模型和判别标准的结构健康与安全在线监测系统。

系统特点

• 采用长标距光纤传感器，监测区域从点扩大到面；

• 光纤作为传感器直径小，有柔性；

• 适应各种不同结构形状的监测，施工安装方便；

• 传感器耐腐蚀性强，寿命可达20~30年；

• 多传感器串联，分布式测量，融合局部和宏观信息；

• 采用高弹性、高耐久性树脂，FRP与光纤直接复合控制滑移，提高传感器的耐久性。

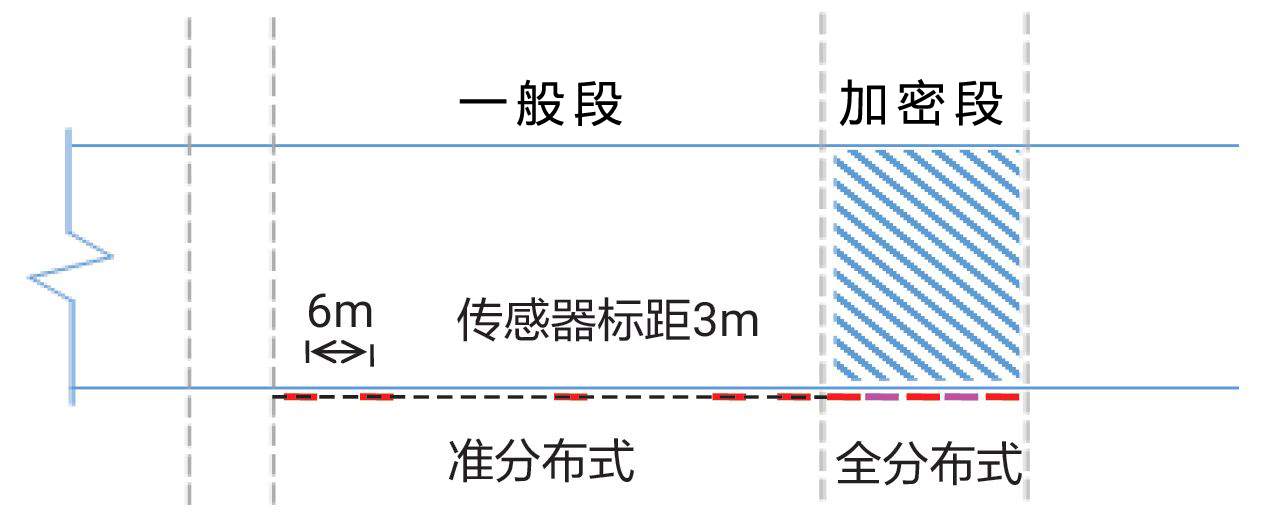

纵向传感器布设

纵向传感器是指沿管廊延伸方向布设的光纤传感器，一般布设4~8条线路。其中在一般区每6m布设一个传感器，在加密区传感器采用全分布式布设的方式（即传感器完全覆盖监测区），传感器的标距长度是3m。监测中，可获得隧道的纵向应变分布，进一步解析获得水平向和竖向位移，同时可判断混凝土结构的开裂情况。

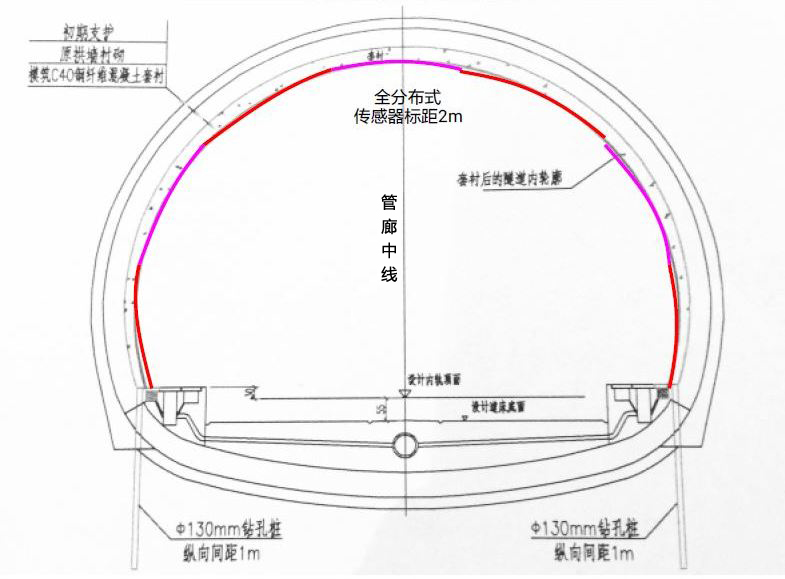

横向传感器布设

在加密区，为了详细分析结构的状况，适当布设环向监测断面（1个/20米），采用全分布布设的方式，传感器标距大小为2m，可获得隧道的环向应变分布，进一步解析获得收敛变形，同时可判断混凝土结构的开裂情况。
