高压线路在线监测系统主站平台通过各种探测器，将探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监视中心，同时可通过内部网登录各种内部管理系统和调度自动化系统。监控中心设有LCD拼接大屏幕系统，各种在线监测数据、图象、视频和抢修车辆位置等信息能直观显示在大屏幕上，使监控人员能及时监视设备运行情况，准确判断设备状态和现场情况，指挥车辆和专业人员处理各种输电线路的检修和抢修工作。

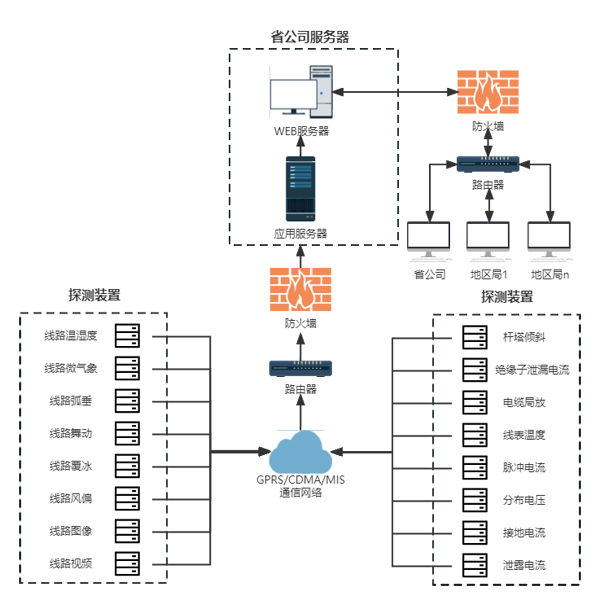

系统架构

系统功能

1.实时监测功能

具有实时监测输电线路覆冰、线温、微气象、弧垂、舞动、风偏、污秽状态、杆塔倾斜、杆塔沉降、泄露电流、接地电流、分布式电压、脉冲电流等数据的功能。

该功能具备两种视图，表格视图以及GIS视图，表格视图能够直观的展示监测设备的信息、实时数据值、数据更新时间以及可视化实时数据曲线图表，GIS视图能够直观的展示设备在地图上的位置以及实时数据值、数据更新时间，支持表格导出功能，筛选条件包括设备类型等。

2.历史数据功能

具有设备历史数据存储记录以及查询功能，历史数据展示形式采用图表形式。该功能要求用户可以通过设备类型，起止时间来查询一段时间内的历史数据统计图表，支持图表导出功能。

3.综合分析功能

具有针对不同类型设备的综合分析能力，能够根据一段时间内的设备历史数据以及对其有影响因素的设备数据对设备进行综合分析以及对未来发展的预测，展示形式采用不同形式的图表以及文字。

4.通道可视化功能

具备接入图像视频监测终端图像视频数据功能，具有应用智能图像分析技术进行外破、异物悬挂、山火、覆冰、鸟害等各类输电安全隐患的智能识别预警功能，具备摄像头云台控制功能，视频轮播轮巡功能，具有图像视频隐患告警统计分析功能。历史图像和视频查看，清晰直观还原现场情况，降低事故发生时查证成本。

5.告警管理功能

告警管理模块可以分为实时告警、历史告警以及告警统计分析三个子模块。实时告警展示当前正在发生的告警，包括告警设备、告警状态、告警类型、告警值、告警时间等等，不依赖于肉眼，平台自动识别隐患后的第一时间以声音、短信、消息等多种方式主动向有关人员及部门进行告警，同时，软件平台具有对比功能，二次确认告警状态，形成二次过滤。历史告警则是展示已经结束的告警信息，展示字段同上，告警统计分析是对告警根据设备类型、不同月份、不同告警类型等进行一个统计以及图表的展示。

6.设备管理功能

具备对设备以及点位的查询展示、增加、修改、删除以及点位告警阈值设置功能，支持导出表格，设备编码使用加密算法生成。

7.GIS编辑功能

具备在GIS地图上添加、删除设备图标的功能，并且可以给图标绑定设备。

8.巡检管理功能

具备巡检功能，满足电力部门监控需求，实时记录巡检人员巡视时间以 及巡视间隔，防止巡视人员漏巡，错巡等现象，可以查询、增加、修改、删除巡视任务。

9.线路管理功能

具备对线路的查询展示、增加、修改、删除功能。

10.用户管理功能

具备对用户的查询展示、增加、修改、删除功能。
