蓄电池智能在线监测系统是针对变电站机房、基站、配电房等场合，后备电源系统蓄电池维护量大，蓄电池巡检维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题，研发生产的专门用于监测管理蓄电池的传感器模块，传感器可采集单体蓄电池的内阻值、电压、极柱温度、充放电电流和环境温度，采用485接口、网口标准的MODBUS规约协议，电池监控云平台，实现蓄电池状态的实时监控。
1.装置功能
针对现有数据机房，大量成组蓄电池在线采集蓄电池的电压、温度、内阻、总电压和充放电电流。
数据接入到客户现有的动环监控系统或云平台，实现统一管理。
预测蓄电池的健康状态（SOH）及剩余容量(SOC)，及时发现落后电池并预警。
均衡充电管理，实现对落后蓄电池的在线维护。
2.系统结构图
系统构成图
3.蓄电池参数传感器模块

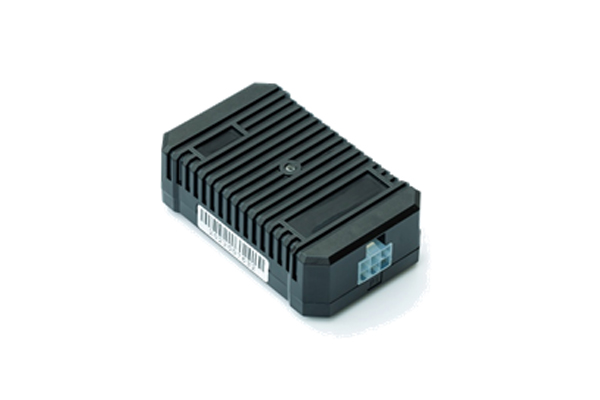

蓄电池参数传感器模块与蓄电池极柱直接连接，安装在蓄电池体表，用于采集2V、12V单体蓄电池的电压、内阻、温度测量，传感器自身带有两个RJ11通信口，采用SBUS通信方式级联通信，接入蓄电池在线监测装置。
（1）蓄电池参数传感器模块优点
体积小（80mm*50mm*26mm）
小电流直流放电技术
内阻测量数据准确度高
测量一致性好
测量精度高
温度数据从电池极柱取样，客观反映蓄电池内部温度
支持级联通信，适合电池组测量
抗干扰性强
（2）技术参数
电压测量范围及精度：2v型：1.5~3v，≤±0.1%；12v型：4.8~15v，≤±0.1%；
温度测量范围及精度：2v型：-25℃~+100℃，±0.5℃；12v型：-25℃~+100℃，±0.5℃；
内阻测量范围及精度：2v型：1uΩ~250000uΩ，±2%；12v型：1uΩ~250000uΩ，±2%；
产品功耗：2v型：30毫瓦；12v型：50毫瓦；
浮充电压均衡：方式：被动均衡；均衡能力：≤50mV
产品重量：40g
产品尺寸：80mm（长）*50mm（宽）*26mm（高）
安装方式：3M胶粘贴

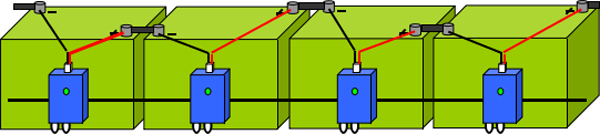

（3）蓄电池参数传感器连接示意图
连接示意图
4.电流测量单元模块
电压电流测量装置是针对蓄电池在线监测系统的具体需求而开发的蓄电池组监测专用产品。本装置适用于48V、110V、220V、380直流系统电压和电流的测量，同时可测现场环境温度，本装置电源和电压测量回路具有防反接、过压、过流保护；外壳采用非金属，进一步降低了现场使用时可能发生的安全隐患；支持RS485总线传输，采用modbus通信协议。是实现对蓄电池组电压、充放电电流、环境温度监测的必备配件。

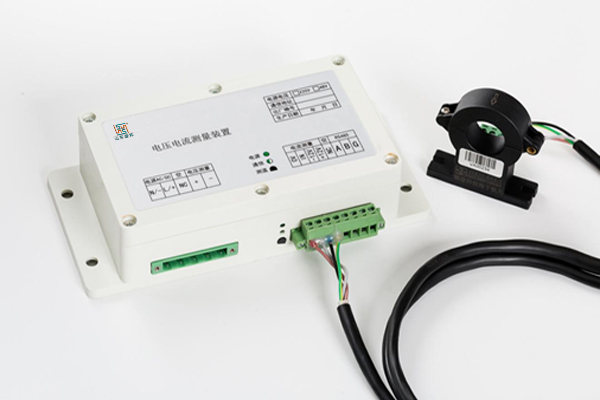

电流测量单元模块
技术指标
供电电压：85~264VAC，100~370VDC或36~75VDC
电压电流范围（可定制）：0~300V/0~600V/0~1000V
电压测量精度：0.1%
电流测量范围（可定制）：1个（无源节点，常开）
电流测量精度：1%
温度测量范围：-55℃~+125℃
温度测量精度：±0.5℃
工作温度：-10℃~80℃
RS485通信速率：4800~115200bps
最多支持RS485节点数：256
工频耐压（不同回路间）：2000Vrms/min
快速瞬变：A级
外形尺寸mm：196.7*91*46
固定方式：两侧螺丝紧固
