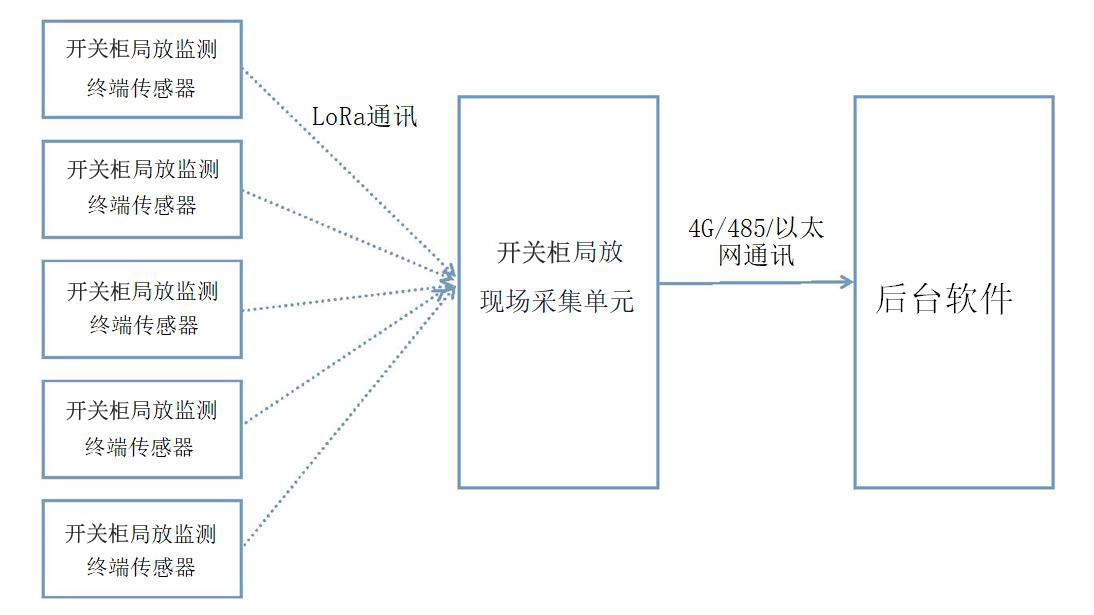

变电站开关柜局放在线监测装置是一套用于高、中、低压电力配电柜、开关柜局部放电远程在线监测的装置，该装置集成了地电波/超声波二合一局放传感器、LORA无线网关、供电装置、无线/有线远程传输设备，安装简单、组网灵活。

智能局放监测传感器采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装，而且在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

1.主要功能

• 地电波/超声波原理定时采集局放数据，磁吸式安装，灵活方便。

• 现场采集单元可采集32只传感器数据，基本满足所有配电房需求。

• 现场采集单元可实时分析、上传局放均值、峰值、报警等级、图谱等数据。

• 具有设备参数配置功能，可进行主要参数编程设置。

• 具有4G、RS485通讯、RJ45以太网等接口，数据上传方式灵活多样。

2.技术参数

• 供电方式：AC220V或电池供电。

• 采集通道：默认支持1~32只传感器，更多可定制。

• 工作环境温度：-20℃～+70℃。

• 工作环境湿度：≤95%RH。

• 通讯接口：4G、RS485通讯、RJ45以太网可选。

• 灵敏度：200pC。

• 测量范围：0-60db。

• 分辨率：±1db。

• TEV方式检测频率范围：3MHz-100MHz。

• AE方式检测频率范围：40±0.5kHz。

• 安装方式：传感器磁吸式，采集单元壁挂式。
