电缆隧道护层接地电流监测系统由电流互感器、信号采集单元、通讯单元、监测主机等组成，用于监测电力电缆接地电流的装置。单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。

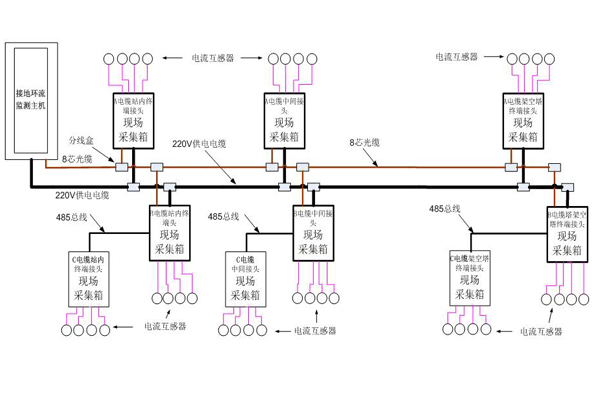

1.系统结构

2.系统特点

• 可实时监测高压电缆金属护层接地点电流参数，取代传统人工方式的定期巡测。

• 通过监测电流变化，可有效判断接地箱被盗或接地线被盗割情况。

• 系统具备链路检测功能，可自动诊断链路故障。

• 电缆隧道综合监测平台可对终端监测装置的各种故障进行显示和存储。

• 方便地完成远程监测数据、系统状态数据、操作日志等数据的存储、查询和统计。

• 通讯方式可选：光纤通信、RS485总线、4G无线网络通信。

• 电源方案可选：AC220V、DC24V。
