高压电缆故障预警与精确定位系统，具备电缆运行状态监测、异常状态预警及故障诊断功能，快速判断电缆线路故障，确定故障点位置，大大缩短故障探寻时间，便于快速修复电缆故障，提高供电系统可靠性。

1.系统原理

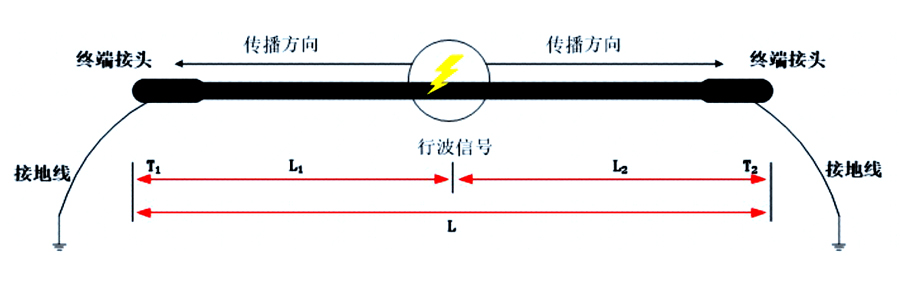

高压电缆故障预警与精确定位系统基于行波定位原理，采用卫星/光纤精确授时，在电缆发生故障后，快速精确定位故障点，帮助检修人员快速找到故障点并排除故障，减少不必要的停电时间。在电缆长度已知的情况下，系统利用行波测量原理实现故障点精确定位。

系统需要在目标电缆终端接头安装两台故障定位在线监测装置，各装置以卫星/光纤方式同步时钟，通过安装在目标电缆终端接头本体/接地线上的行波传感器耦合故障信号，结合安装在目标电缆终端接头本体/接地线上的故障电流传感器记录电缆发生故障时的本体电流变化趋势和波形数据，在后端监控平台根据监测装置采集到的行波脉冲信号和时标信息计算故障点位置。

2.系统功能特点

• 电缆故障临近预警，实现对缺陷电缆接头、本体的故障位置预警。

• 电缆故障精确定位，能够在电缆故障发生后，快速精确定位故障点，帮助检修人员快速找到故障点并排除故障,尽快恢复供电。

• 在实现电缆监测时，无需对电缆原有结构进行更改。

• 系统采样率为200MHz，可实现0.1MHz～60MHz故障信号的采集，定位分辨率高。

• 系统具备GPS/光纤方式同步时钟功能。

• 数据通讯接口采用≤1000Mbps以太网口，适用于多种通讯模块。

• 行波采集通道与电流采集通道同步采集，全频段覆盖常见故障类型信号。
